Un portail motorisé représente un confort indéniable pour de nombreux foyers et entreprises, facilitant l’accès tout en renforçant la sécurité. Au cœur de ce système complexe se trouve la carte électronique portail, véritable cerveau qui orchestre chaque mouvement et chaque fonction. Lorsqu’une défaillance survient, l’identification de la bonne référence de cette pièce maîtresse devient une étape cruciale pour restaurer la pleine fonctionnalité de votre automatisme. Une erreur peut entraîner une incompatibilité, rendant la nouvelle pièce inutilisable et prolongeant l’immobilisation de votre installation.
La recherche de la référence adéquate ne se limite pas à un simple numéro de série. Elle implique une compréhension des spécificités techniques, des marques, des fréquences et des types de codage. Ce guide vous accompagne pas à pas pour démystifier ce processus et vous aider à trouver la carte électronique qui correspondra parfaitement à votre besoin.
Le rôle central de la carte électronique dans l’automatisme de portail
La carte électronique d’un portail motorisé est bien plus qu’un simple circuit imprimé ; elle est le centre névralgique qui gère l’ensemble des opérations. C’est elle qui reçoit les signaux de la télécommande, des cellules photoélectriques, des claviers à code ou d’autres dispositifs de commande. Elle interprète ces informations et envoie les ordres aux moteurs pour ouvrir ou fermer le portail. Au-delà de cette fonction primaire, elle assure également la gestion de nombreuses autres fonctionnalités essentielles au bon fonctionnement et à la sécurité de l’installation.
Par exemple, la carte électronique est responsable de la détection d’obstacles, ajustant la force ou inversant le mouvement du portail pour prévenir tout incident. Elle gère les temporisations, les ralentissements en fin de course, l’éclairage de zone et la connexion avec des systèmes d’interphonie ou de contrôle d’accès. Sa défaillance peut se manifester par des symptômes variés : le portail ne répond plus, s’ouvre ou se ferme de manière aléatoire, ou les dispositifs de sécurité ne fonctionnent plus correctement. Comprendre son rôle permet de mieux appréhender l’importance de son remplacement par une pièce parfaitement compatible.
Identifier la référence de votre carte électronique portail : une démarche méthodique
La première étape pour remplacer une carte électronique portail est d’identifier sa référence exacte. Cette tâche peut sembler ardue, mais une approche méthodique facilite grandement le processus. Il s’agit de recueillir un maximum d’informations directement sur la carte et sur l’ensemble de votre système de motorisation.
Les informations à relever directement sur la carte

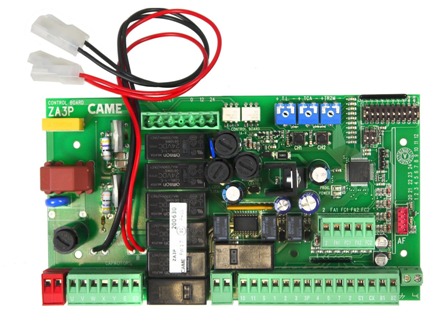

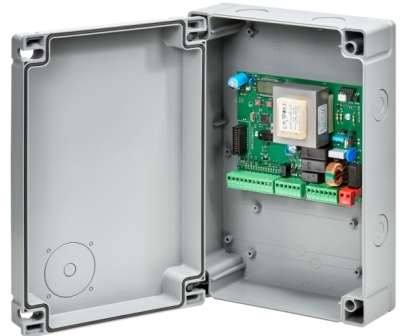

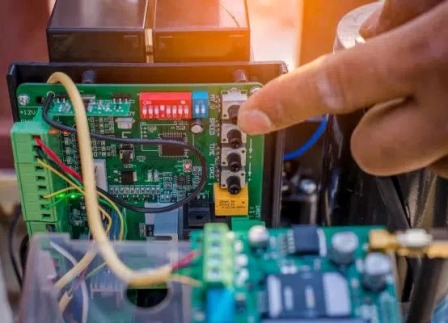

Ouvrir le boîtier de votre motorisation est souvent nécessaire pour accéder à la carte électronique. Une fois visible, examinez-la attentivement. Les fabricants impriment ou gravent généralement des informations cruciales directement sur le circuit imprimé ou sur une étiquette apposée. Recherchez des éléments tels que :
- Le nom du fabricant (souvent en gros caractères).
- La référence du modèle de la carte (une suite alphanumérique spécifique).
- La version du logiciel ou du firmware (parfois indiquée par « Ver. », « Rev. » ou un numéro de série).
- La date de fabrication (même si nous évitons les dates, une indication relative peut parfois aider à estimer l’âge du système et sa génération).
Ces éléments sont fondamentaux. Prenez des photographies claires de la carte sous différents angles, en veillant à bien capturer toutes les inscriptions. Ces images serviront de référence précieuse lors de vos recherches ou si vous sollicitez l’aide d’un professionnel.
L’importance de la documentation technique
Au-delà de l’inspection visuelle, la documentation technique de votre portail motorisé est une mine d’informations. Le manuel d’installation ou d’utilisation fourni avec votre automatisme contient généralement la liste des pièces détachées, y compris la référence de la carte électronique. Si vous ne disposez plus de ce manuel, essayez de le retrouver en ligne en utilisant la marque et le modèle de votre motorisation de portail.
La référence de la motorisation elle-même est un bon point de départ, car les cartes électroniques sont souvent spécifiques à un modèle ou une gamme de moteurs. Vérifiez également si votre installation a subi des modifications ou des réparations antérieures, car une carte pourrait avoir été remplacée par un modèle compatible mais non d’origine, ce qui nécessiterait alors de se fier à la référence de la carte installée plutôt qu’à celle du manuel initial.
Les critères techniques fondamentaux pour une compatibilité parfaite
Une fois la référence identifiée, ou si vous recherchez une alternative compatible, plusieurs critères techniques doivent être scrupuleusement vérifiés pour garantir le bon fonctionnement de votre nouvelle carte électronique. Ces éléments déterminent la capacité de la carte à interagir correctement avec les autres composants de votre automatisme.
La fréquence radio et son impact
La fréquence radio est un paramètre essentiel, surtout si votre système utilise des télécommandes. La plupart des automatismes de portail opèrent sur deux fréquences principales : 433,92 MHz ou 868,35 MHz. Une carte électronique doit impérativement être compatible avec la fréquence de vos télécommandes existantes. Une incompatibilité entraînerait l’impossibilité de commander votre portail à distance. La fréquence est souvent indiquée sur la télécommande elle-même ou dans la documentation du récepteur radio intégré à la carte.
Le codage : fixe ou rolling-code
Le type de codage est un autre facteur déterminant. Il existe principalement deux types :
- Codage fixe (ou à code fixe) : Le code émis par la télécommande est toujours le même. Ces systèmes sont plus anciens et peuvent être copiés plus facilement.
- Rolling-code (ou à code tournant) : Le code change à chaque utilisation, selon un algorithme complexe, offrant une sécurité accrue contre le piratage.
La carte électronique doit être capable de reconnaître et de gérer le type de codage de vos télécommandes. Tenter d’associer une télécommande à code fixe à une carte rolling-code, ou inversement, ne fonctionnera pas. Cette information est primordiale pour choisir une carte de remplacement ou une télécommande supplémentaire.
La tension d’alimentation et le type de motorisation
La tension d’alimentation est un critère non négociable. Les cartes électroniques fonctionnent généralement en 24V (basse tension) ou en 230V (tension secteur). Il est impératif que la nouvelle carte corresponde à la tension de votre motorisation. Une erreur pourrait endommager irrémédiablement la carte ou le moteur. Le type de motorisation (portail battant, coulissant, porte de garage) influence également la conception de la carte, car les logiques de fonctionnement et les besoins en connectiques peuvent varier.
Les connectiques et borniers
Chaque carte électronique possède un agencement spécifique de borniers et de connecteurs pour les moteurs, les accessoires de sécurité (cellules photoélectriques, feux clignotants), les dispositifs de commande (bouton poussoir, interphone) et l’alimentation. La nouvelle carte doit offrir les mêmes types et nombres de connecteurs, disposés de manière similaire, pour faciliter le raccordement et assurer la compatibilité avec tous vos accessoires existants. Une vérification visuelle des emplacements des borniers et des schémas de câblage est fortement recommandée.
Pour vous aider dans cette démarche technique et vous assurer de la compatibilité, il existe des ressources spécialisées pour trouver une carte électronique compatible avec son portail, qui listent souvent les caractéristiques techniques détaillées des modèles.
Choisir entre une carte d’origine et une solution universelle
Face à une carte électronique défectueuse, deux options principales s’offrent à vous : opter pour une carte d’origine ou envisager une solution universelle. Chaque choix présente ses propres avantages et considérations.
La carte d’origine : fiabilité et intégration

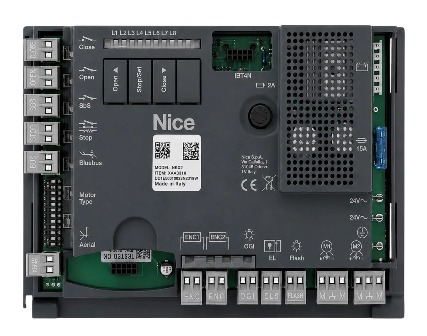

La carte électronique d’origine est spécifiquement conçue par le fabricant de votre motorisation pour s’intégrer parfaitement à votre système. Elle garantit une compatibilité totale avec les moteurs, les télécommandes, les accessoires et la logique de fonctionnement initial. L’avantage principal réside dans la certitude de la compatibilité et la facilité d’installation, car il s’agit d’un remplacement à l’identique. De plus, les fonctionnalités spécifiques à votre automatisme seront préservées sans nécessiter d’adaptations. Le principal inconvénient peut être le coût, parfois plus élevé, et la disponibilité, surtout si le modèle de votre motorisation est ancien.
Les cartes universelles : flexibilité et adaptabilité

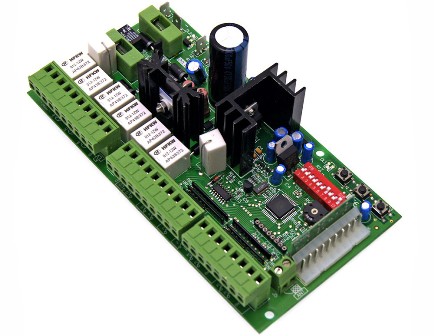

Les cartes électroniques universelles sont conçues pour être compatibles avec une large gamme de motorisations de portail, quelle que soit la marque. Elles offrent une solution polyvalente, souvent à un prix plus abordable. Leur atout majeur est leur capacité à s’adapter à différentes configurations, ce qui les rend particulièrement utiles lorsque la carte d’origine n’est plus disponible ou trop coûteuse. Cependant, l’installation d’une carte universelle peut exiger des compétences techniques plus avancées. Elle nécessite parfois des ajustements de câblage, une programmation plus complexe et une vérification minutieuse de la compatibilité avec tous les accessoires existants (cellules, feux, etc.). Il est essentiel de s’assurer que la carte universelle choisie prend en charge les fréquences et les types de codage de vos télécommandes.
« La clé d’un remplacement réussi réside dans la rigueur de l’identification. Chaque détail compte, de la référence précise aux spécificités techniques du système, pour garantir la sécurité et la performance de l’automatisme. »
Les pièges à éviter lors de l’acquisition d’une nouvelle carte
L’achat d’une nouvelle carte électronique pour votre portail peut comporter quelques pièges qu’il est préférable d’anticiper pour éviter toute déconvenue. Une vigilance accrue sur certains points vous épargnera du temps et des efforts.

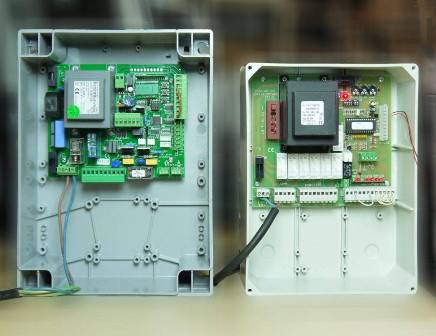

Un des pièges courants est de se fier uniquement à l’apparence physique. Deux cartes peuvent se ressembler fortement, voire être identiques en termes de forme et de taille, mais différer par des composants internes, la version de leur logiciel ou leur compatibilité radio. Il est impératif de toujours vérifier la référence alphanumérique exacte, même si l’aspect visuel est trompeur. De même, ignorer la version du firmware peut poser problème. Une carte avec un firmware plus récent ou plus ancien que celui attendu pourrait ne pas fonctionner correctement avec des accessoires spécifiques ou nécessiter une procédure de programmation différente.
Un autre écueil concerne la compatibilité avec les accessoires. Certaines cartes électroniques gèrent un nombre limité d’accessoires ou requièrent des versions spécifiques de cellules photoélectriques ou de récepteurs radio. S’assurer que la nouvelle carte pourra piloter tous vos équipements existants est donc primordial. Enfin, ne pas tenir compte du type de motorisation (battant, coulissant) lors de l’achat d’une carte universelle est une erreur fréquente. Bien que « universelle », une carte peut être optimisée pour un type de moteur et nécessiter des réglages complexes pour un autre, voire être incompatible avec certaines configurations mécaniques.
Conseils pour l’installation et la programmation de votre carte

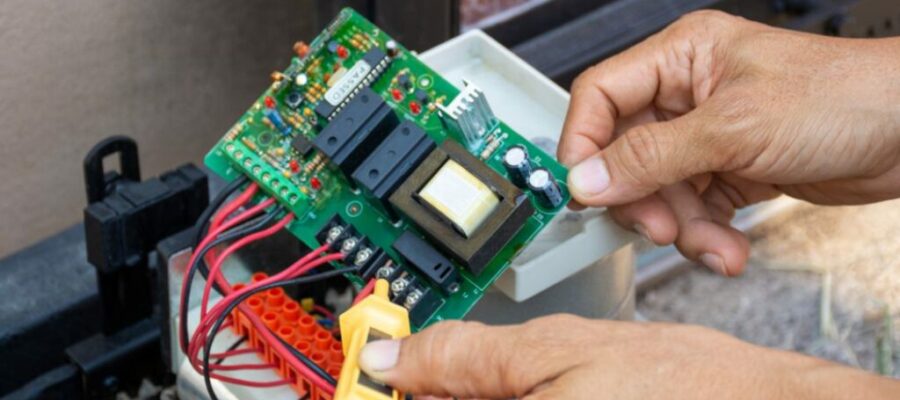

L’installation et la programmation d’une nouvelle carte électronique de portail exigent méthode et prudence. Il s’agit d’une opération délicate qui, si elle est mal exécutée, peut entraîner des dysfonctionnements ou des risques électriques. La sécurité doit toujours être votre priorité absolue.
Avant toute intervention, coupez impérativement l’alimentation électrique générale de votre motorisation. Cela protège à la fois l’installateur et le matériel. Utilisez des outils adaptés et suivez scrupuleusement le schéma de câblage de la nouvelle carte, en vous référant à la documentation technique. Chaque fil doit être raccordé à la bonne borne, en respectant les polarités. Une fois la carte physiquement installée et câblée, la phase de programmation commence. Cette étape est cruciale pour que la carte « apprenne » les courses d’ouverture et de fermeture du portail, reconnaisse les télécommandes et gère les paramètres de sécurité.
La programmation varie considérablement d’un modèle à l’autre. Elle implique souvent une série de pressions sur des boutons spécifiques de la carte, combinées à des actions sur le portail ou les télécommandes. Les manuels d’utilisation fournissent des instructions détaillées pour cette procédure. Si vous n’êtes pas à l’aise avec ces manipulations techniques, faire appel à un professionnel qualifié est une sage décision. Un expert garantira non seulement une installation correcte, mais aussi une programmation optimale pour la sécurité et la performance de votre automatisme.
Assurer la longévité de votre automatisme : un récapitulatif essentiel
La pérennité de votre automatisme de portail repose sur une série de bonnes pratiques, dont le choix de la bonne carte électronique est un pilier fondamental. Une fois la carte identifiée, acquise et installée, sa bonne gestion et un entretien régulier contribuent significativement à la durée de vie de l’ensemble du système.
Pour récapituler, le processus débute par une identification précise de la carte défectueuse, en relevant les informations sur la carte elle-même et en consultant la documentation de votre motorisation. Ensuite, la vérification des critères techniques tels que la fréquence radio, le type de codage, la tension d’alimentation et la configuration des connectiques est indispensable. Qu’il s’agisse d’une carte d’origine ou d’une solution universelle, chaque option demande une analyse approfondie de sa compatibilité avec votre installation existante.
Évitez les erreurs courantes comme se fier uniquement à l’apparence, négliger la version du logiciel ou ignorer la compatibilité avec vos accessoires. Enfin, lors de l’installation, la sécurité électrique est primordiale, et la programmation doit être effectuée avec rigueur. Un entretien préventif régulier de votre motorisation, incluant la vérification des câblages et la propreté des composants, aidera à prévenir de futures pannes et à maintenir l’efficacité de votre système sur le long terme.
Foire aux questions sur la carte électronique de portail
Quels sont les signes qu’une carte électronique de portail est défectueuse ?
Les signes incluent un portail qui ne répond plus aux commandes, des mouvements erratiques, le non-fonctionnement des cellules de sécurité, ou l’impossibilité de programmer de nouvelles télécommandes.
Puis-je remplacer ma carte électronique par un modèle d’une autre marque ?
Oui, c’est possible en utilisant une carte électronique universelle, mais cela nécessite une vérification rigoureuse de la compatibilité technique (fréquence, codage, tension, connectiques) et peut impliquer des adaptations de câblage.
Est-il nécessaire d’avoir un électricien pour remplacer une carte électronique ?
Pour des raisons de sécurité électrique et pour assurer une programmation correcte, il est fortement recommandé de faire appel à un professionnel qualifié, surtout si vous n’avez pas d’expérience en électricité ou en automatisme.
Comment éviter que ma nouvelle carte électronique ne tombe en panne rapidement ?
Assurez-vous que l’installation électrique est stable, protégez le boîtier de l’humidité et des insectes, et effectuez un entretien régulier de l’ensemble de votre motorisation pour minimiser les contraintes sur la carte.

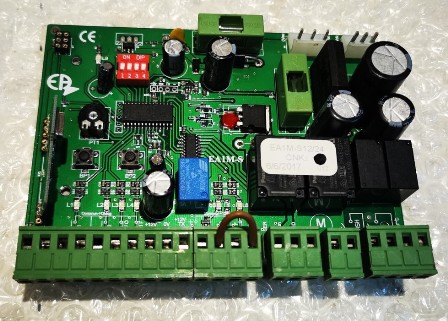

Qu’est-ce que le « dip switch » sur une carte électronique ?
Les dip switchs sont de petits interrupteurs sur la carte qui permettent de configurer certaines fonctions spécifiques, comme le mode de fonctionnement du portail, les temporisations ou la sensibilité de détection d’obstacles.
Une télécommande universelle peut-elle fonctionner avec n’importe quelle carte électronique ?
Non, une télécommande universelle doit être compatible avec la fréquence et le type de codage (fixe ou rolling-code) de la carte électronique de votre portail pour pouvoir être programmée.
| Critère technique | Description et importance | Points à vérifier |
|---|---|---|
| Référence exacte | Identifiant unique du modèle de la carte, garantissant une compatibilité parfaite avec l’équipement d’origine. | Inscriptions sur la carte, manuel du moteur, documentation technique. |
| Fréquence radio | Fréquence d’émission/réception des signaux radio (télécommandes). Doit correspondre à vos émetteurs existants. | 433,92 MHz ou 868,35 MHz (souvent indiqué sur télécommande ou récepteur). |
| Type de codage | Méthode de cryptage du signal radio. Détermine la compatibilité avec les télécommandes. | Code fixe (plus ancien) ou Rolling-code (plus sécurisé). |
| Tension d’alimentation | Tension électrique requise pour le fonctionnement de la carte et du moteur. Crucial pour éviter les dommages. | 24V (basse tension) ou 230V (secteur). |
| Connectiques | Nombre et type de borniers/connecteurs pour moteurs, accessoires (cellules, feux), alimentation. | Vérification visuelle, schéma de câblage de l’ancienne carte et de la nouvelle. |
Trouver la bonne référence de votre carte électronique de portail est une démarche qui exige de la rigueur et une bonne compréhension des spécificités techniques. En suivant les étapes d’identification et en vérifiant les critères de compatibilité, vous vous assurez de choisir la pièce adéquate pour maintenir la performance et la sécurité de votre automatisme. Un système bien entretenu et doté de composants compatibles est la garantie d’un fonctionnement fiable pour de nombreuses années.
